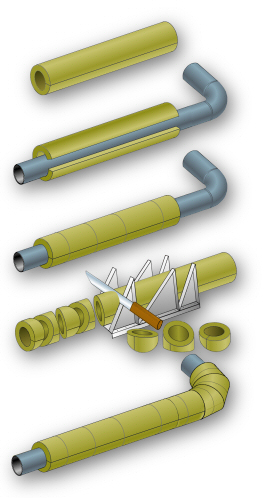

Coppelle in lana minerale (roccia o vetro):
Manufatto rigido di forma cilindrica con fibre disposte concentricamente, o tagliato da blocchi, trattate con resine termoindurenti, con un taglio longitudinale per l’installazione ed incise simmetricamente. Ideali per tubazioni convoglianti fluidi con temperatura superiore alla temperatura ambiente : acqua calda sanitaria, riscaldamento, vapore,
vedi tabella temperature di utilizzo
Aprire lungo il taglio longitudinale e collocarla sulla tubazione da isolare.
Fissare mediante filo metallico ogni 30 cm circa.
Aiutandosi con una dima e un coltello ben affilato si possono tagliare gli spicchi con l'angolatura voluta per i diversi raggi e diametri, rivestire quindi la curva fissando anche questi con il filo metallico.
|
|

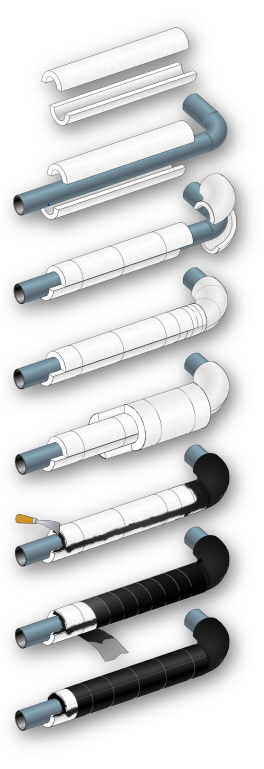

Coppelle rigide (polistirolo, poliuretano, resine fenoliche, styrofoam, vetro cellulare):
Manufatto rigido realizzate in due semigusci tagliati da blocchi, o iniettate in stampi. In genere usate su tubazioni convoglianti fluidi con temperatura inferiore alla temperatura ambiente : acqua fredda sanitaria, condizionamento, impianti frigoriferi,
vedi tabella temperature di utilizzo
Posare a giunti sfalsati accostati strettamente.
Fissare mediante filo metallico o reggetta ogni 30 cm circa in particolare vicino alle testate.
In commercio esistono curve preformate sempre in due semigusci dei vari materiali e misure, vanno fissati anche questi con filo metallico o reggetta .
Possono essere montate in doppio strato sfalsando i giunti longitudinali
Barriera vapore:
Negli impianti a bassa temperatura serve per impedire all'umidita di penetrare l'isolante e condensare sulla superficie del tubo.
Sigillare e spalmare tutte le giunzioni con emulsione bituminosa impermeabilizzante.
Avvolgere il tubo con benda vinilica catramata o rivestire con carta bitumata sovrapposta di 5-6 cm legata con filo metallico ogni 20 cm.
|
|

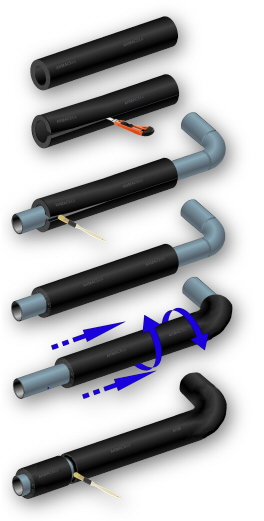

coppelle in elastomero:
Coppelle a celle chiuse prodotte con gomma sintetica espansa e vulcanizzata.
Tagliare la coppella longitudinalmente con una lama ben affilata.Sono fornite anche gia tagliate.
Applicare sopra il tubo da isolare.
Incollare entrambe le superfici del taglio longitudinale con colla apposita, aspettare che asciughi (5 - 10 minuti), quindi pressare ai lati in modo da farli aderire perfettamente.
Per rivestire la curva spingere la coppella girando in entrambi i lati. Questo sistema non è addatto con spessori elevati o curve di grande diametro in questi casi procedere con il sistema a spicchi o curve preformate oppure tracciando e ritagliando la curva su lastre dello stesso materiale
Incollare e unire le testate evitando di far coincidere i tagli longitudinali.
|
|

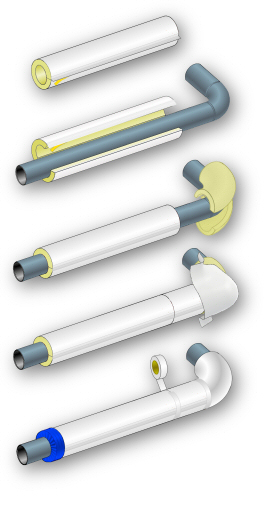

Coppelle rigide rivestite:
Coppelle di solito in poliuretano, rivestite esternamente con foglio in pvc, carta accoppiata con alluminio o un foglio di alluminio goffrato e chiusura longitudinale autoadesiva.
Aprire e collocarla sulla tubazione da isolare.
Pulire la zona di adesione dell'adesivo con un panno pulito.
Tenendo le due parti ben unite togliere la protezione e far aderire il nastro.
In commercio esistono curve preformate in due semigusci con il relativo rivestimento nei vari materiali e misure, fissare le due semicurve con del filo metallico o nastro adesivo, applicare la curva di finitura e chiudere il sormonto con il nastro adesivo apposito.
Con lo stesso nastro chiudere tutte le giunzioni tra le coppelle.
|
|

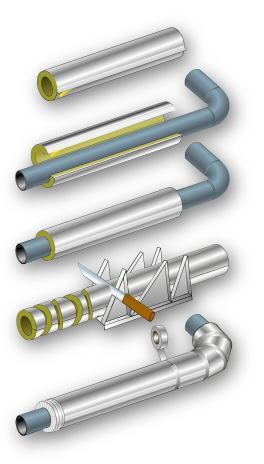

Coppelle in lana minerale rivestite:
Coppella isolante in lana di roccia rivestita esternamente con carta kraft alluminio retinata e chiusura longitudinale autoadesiva.
Aprire e collocarla sulla tubazione da isolare.
Pulire la zona di adesione dell'adesivo con un panno pulito.
Tenendo le due parti ben unite chiudere l’apposita linguetta adesiva
dopo aver rimosso la pellicola protettiva.
Aiutandosi con una dima e un coltello ben affilato si possono tagliare gli spicchi con l'angolatura voluta per i diversi raggi e diametri, rivestire quindi la curva e chiudere le giunzioni con nastro adesivo alluminizzato.
Con lo stesso nastro chiudere tutte le giunzioni tra le coppelle.
|
|

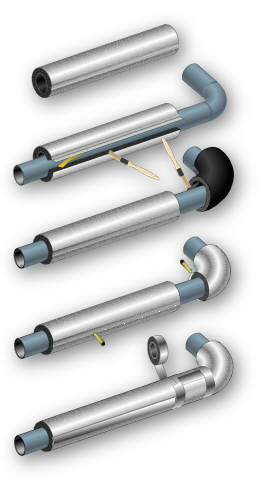

coppelle in elastomero rivestite:
Coppelle a celle chiuse prodotte con gomma sintetica espansa e vulcanizzata rivestite esternamente con alluminio goffrato, alluminio e polimeri anti-UV, PVC e altri tipi di guaine anche colorate, con chiusura longitudinale autoadesiva.
Applicare sopra il tubo da isolare.
Incollare entrambe le superfici del taglio longitudinale con colla apposita, aspettare che asciughi (5 - 10 minuti), quindi pressare ai lati in modo da farli aderire perfettamente, togliere la protezione e far aderire la chiusura autoadesiva sul lato opposto
In commercio esistono curve preformate con il relativo rivestimento nei vari materiali e misure. Incollare la curva nella parte interna e applicare il rivestimento di finitura,
Con un apposito punteruolo applicare i chiodini in plastica sopra il sormonto longitudinale e interno curva.
Incollare e unire le testate evitando di far coincidere i tagli longitudinali.
Chiudere tutte le giunzioni con nastro adesivo adeguato al tipo di rivestimento.
|
|

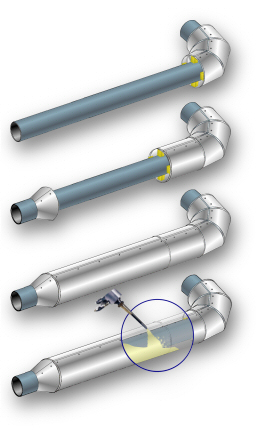

Iniezione poliuretano:
Metodo di isolamento realizzato con speciali macchine schiumatrici che con un'apposita pistola miscelano i due componenti del poliuretano iniettandolo nelle intercapedini create incamiciando le tubazioni con gusci di alluminio o altri metalli.
I gusci (curve e tubi) vanno chiusi sulla tubazione mediante viti o rivetti quindi centrati con distanziatori di poliuretano espanso ad alta densita.
Raccordato il tutto, dopo aver sigillato con silicone le giunzioni dove è possibile la fuoriuscita del materiale liquido, attraverso un piccolo foro si inietta il poliuretano.
L'aumento di volume del liquido in schiuma arriva a 30-40 volte e assume la forma solida in circa un minuto.
|
